300 let starý objev umožní rychlou komunikace ve vesmíru
Před třemi sty lety astronom Huygens ležel nemocný v posteli a zjistil, že jeho dvoje kyvadlové hodiny jdou vždy synchronně. Nedávno si vědci hráli s nanomagnety a ty se také magnetizovaly synchronně. Nemocný astronom si určitě nebyl vědom toho, že jeho objev přispěje k rychlé datové komunikaci mezi planetami, na které se kouká, a naší Zemí.

Co viděl nemocný Huygens?

Podobizna Christiana Huygense

Slavný holandský astronom Huygens (objevil měsíc Saturnu Titan a byla po něm pojmenována sonda, která na něm loni přistála) byl v roce 1665 nemocný a nudil se ležící na posteli. Naproti němu byla skříň na kolečkách se dvěmi kyvadlovými hodinami. Churavý astronom měl příležitost dlouhodobě vychutnávat jejich klapot. Všimnul si, že jakkoliv byly hodiny po natažení rozladěny - jejich kyvadla byla v různých fázích - po nějaké době se synchronizovala. Tedy když bylo jedno kyvadlo vpravo, druhé bylo vlevo a naopak. Bohužel Huygens neznal v té době ani klasickou mechaniku, kterou formuloval Newton až o dvacet let později, takže svůj zážitek hlouběji matematicky nepopsal, ale napsal o tom svému otci, a tak se stal prvním člověkem, který oficiálně tento jev zaznamenal.



Zvětšit obrázek
Moderní obdoba páru kyvadlových hodin sledovaných Hugensem (Credit: Georgia Institute of Technology)

Jelikož synchronizace oscilátorů, za které můžeme považovat i kyvadlové hodiny, je jevem důležitým v mnoha oborech jak mechaniky, tak elektrotechniky a dokonce i kvantové fyziky, vědci v menším měřítku zreprodukovali dva páry kyvadlových hodin na "skříni s kolečky" a doufali, že objeví nějakou zajímavou mechanickou analogii mezi synchronizací mechanických hodin a elektronických zařízení. Dvě kyvadla poháněná nataženou pružinou umístili na dřevěnou konstrukci, která byla pohyblivě uložena na kolejničkách. A samozřejmě vědci se nespokojili s měřením synchronizace kyvů pouhým poslechem strojků, ale každý pohyb kyvadla pečlivě měřili laserem. Zjistili totéž co Huygens, ale i něco navíc.


Kyvadla se vědcům stejně jako Huygensovi synchronizovala do protifáze. Když na konstrukci přidali závaží, synchronizace trvala déle, když odlehčili, tak kratší dobu. Byli překvapeni, že po úplném odlehčení jejich konstrukce se místo synchronizace zastavila. Astronomovi se nic takového nepodařilo pravděpodobně proto, že jeho skříň byla příliš těžká.



Jak synchronizace funguje

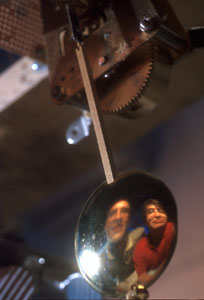

Kyvadlo z moderního pokusu (Credit: Georgia Institute of Technology)

Záleží na mnoha okolnostech. U klasického pokusu se dvěma kyvadly se soustava těles snaží dosáhnout stabilního stavu, kdy se "skříň" nehýbe a kývou se pouze kyvadla. Přechodový stav je charakterizován tím, že valivý odpor mezi kolečky "skříně" a kolejničkami odebírá kyvadlům energii takovým způsobem, že se dostanou do protifáze a "skříň" do klidu. když je "skříň" příliš lehká, má malou setrvačnost a kyvadla s ní snadno pohybují. V experimentu se vědcům někdy zastavila obě kyvadla, někdy jen jedno. Od určitého poměru mezi hmotností kyvadel a "skříně" neexistuje stabilní stav, do kterého by se soustava dostala. (Kdyby v soustavě nebylo vůbec žádné tření, kyvadla by se nikdy nesynchronizovala a soustava by stále vykonávala nepravidelný, i když poměrně snadno definovatelný, pohyb.)


Vědci se již nezmínili o tom, zda-li nějaké průkazné analogie mezi 300 let starým experimentem a moderní elektrotechnikou našli, ale podle obrázků se zdá, že si studenti alespoň pěkně pohráli.



Synchronizované nanomagnety
V moderní době se věda až tak nezabývá synchronizací kyvadel hodin, jako synchronizací elektrických oscilátorů. Do určité míry však lze použít mechanicko analogii. Jako kyvadélka slouží elektrony a gravitační působení nahrazuje elektrické pole.


Jak jsem již naznačil v úvodu, vědci zkoumali nanomagnety, které si vyrobili tak, že na nemagnetickou desku nanesli z obou stran magnetické vrstvy různé tloušťky. Část těchto vrstev odstranili fotolitografií (obdobně jak probíhá výroba plošných spojů v elektrotechnice) tak, že jim vznikly dva kruhové nanomagnety o průměru 100 nanometrů. Detailní popis jsem nenalezl, ale domnívám se, že půjde o dvakrát dva magnetické válečky nad sebou. Na takto vzniklé zařízení připojili stejnosměrný elektrický proud. Z magnetických vrstev se začaly šířit spinové vlny, které měnily polarizaci nanomagnetů s frekvencí několika gigahertzů a při tom generovaly záření o stejné frekvenci. (Spin elektronů je zodpovědný za magnetické vlastnosti materiálů - feromagnetické materiály mají právě dobrou schopnost šířit orientaci spinu, a tak zesilovat magnetické pole.)




Zvětšit obrázek
Simulace šíření spinových vln od nanomagnetů vysílajících elektromagnetické záření (Credit: NIST)

Podobnost s 300 let starým pokusem Hugense se projevila tak, že když dva nanomagnety byly u sebe v blízkosti 200 nm (respektive 500 nm podle toho, jak konkrétně byly magnety vyrobeny), synchronizovaly se do jednotné fáze obdobně jako hodiny v astronomově ložnici. Na rozdíl od nich nebyly v protifázi, protože pak by došlo k úplné destruktivní interferenci a nic by se nevysílalo, ale vznikala úplná konstruktivní interference, takže nanomagnety vysílali signál na stejné frekvenci dvakrát intenzivnější (dvojnásobná amplituda) než jednotlivý nanomagnet. Vědci se domnívají, že nebude problém synchronizovat více nanomagnetů a dosáhnout tak dostatečného vysílacího výkonu. Obdobně jako se na pohyblivé skříni synchronizuje libovolný počet kyvadlových hodin. Jeden nanomagnetový oscilátor vysílá s výkonem 10 nanowattů, pro výkon v jednotkách wattů by jich bylo potřeba mnoho, ale vzhledem k jejich malým rozměrům a snadnosti výroby to není problém. Pro praktickou aplikaci je nutné, aby vysílací frekvenci bylo možné snadno regulovat. To je možné pomocí změny velikosti proudu a nebo aplikací vnějšího magnetického pole.



Komunikace ve vesmíru vysokou rychlostí s nízkými energetickými nároky
Záření produkované nanomagnety mělo výrazně směrový charakter. Navíc jeho frekvence v oblasti GHz je v současnosti téměř výhradně používána pro komunikaci mezi kosmickými sondami a zemí (pásmo X 7 až 8,5 GHz). Směrový charakter záření je velmi výhodný, protože sondy by nemusely s sebou vozit objemné antény s vysokým ziskem, ale vystačily by si s nějakou destičkou osázenou nanomagnety. Vědci v současnosti sami nevědí, jaké by byly vysílací charakteristiky takové antény. To bude muset ukázat až praktická zkouška, nikoliv experiment pouze prokazující tyto schopnosti nanomagnetů.

Astronom Huygens by se jistě divil, kdyby věděl, kam jsme se dostali od jeho pozorování hodin z postele. Obdobné jevy synchronizace oscilátorů mají vliv na konstrukci téměř všech pohyblivých zařízení upevněných na rámu, který není dokonale pevný. Ale jistě by měl největší radost, kdyby sonda, která příště přistane na Titanu vysílala na Zem anténou, k jejímuž vzniku tak trochu sám přispěl.

Další informace
Nanomagnets come together (15. 9. 2005) - Článek o synchronizaci nanomagnetů

Researchers recreate 1665 clock experiment (8. 9. 2000) - Popis experimentu opakují Huygensovy postelové zážitky

Komunikace Mars – Země - Informace o tom, jakými rychlostmi a na jakých frekvencích probíha komunikace sond u Marsu a Zemí

Christiaan Huygens - Životopis holandského astronoma


Autor píše weblog o vědě a technice Techblog.

Datum: 19.09.2005 08:15
Tisk článku

Kyvadlo a léčení drahokamy - Keil Ute


cena původní: 288 Kč
cena: 256 Kč
Kyvadlo a léčení drahokamy
Keil Ute

Diskuze:

Quartz strojky

Kunas,2006-02-20 22:11:41

neco podobnyho jsem zjistil, ze dvoje hodinky (rucickove bateriove) polozene vedle sebe na stole od sebe ani za mesic "neujely ani o vterinu". Prvne byly oboje nastaveny podle "normalu" DCF77 - tretich hodin. (slo mi puvodne o to, ktery jsou presnejsi). vterinovky sly presne "synchronne"

Odpovědět

učí se to na základce jako rezonance kmitání...

Tinny,2005-09-19 13:41:30

nevím, jestli je to úplně ono, ale je to dost podobné. Napni si drát, vlasec, strunu, špagát a na ni pověs dvě kyvadélka (nějaký špagát se závažím). A pak si hraj s různým rozhoupáním a různou vzdáleností kyvadélek od sebe a od středu struny a s různými rovinami... Měla by se po čase kývat synchonně, jestli si to dobře pamatuji.
S kyvadly a skříní je to podobné, jen je tu ta skřín (vpodstatě hmotnějí třetí kyvadlo ve středu), a aby skříň setrvala v klidu, předává kmity tak, aby se krajní kyvadla houpala proti sobě a tím výsledný rezonanční efekt naskříň byl roven nule...

Odpovědět


Re: učí se to na základce jako rezonance kmitání..

Martin Šrubař,2005-09-19 14:52:04

Ano, je to přesně ono. Díky za námět na jednoduchou realizaci a doplnění.

Odpovědět


ještě můžete zkusit...

Tinny,2005-09-19 17:03:44

Simulace "skříně"
zkuste experiment - pevná tyčka (aby se neprohýbala; silnější dřevo, kov, sklo) a upevněte ji tak, aby se nemohla hýbat (vůbec) a zavěste na ni svě stejná kyvadélka... aby se zamezilo přenosu rezonance skrz vibrace materiálu, podložte závěsy kousky molitanu. Mezi závažími by měla být přepážka, aby na sebe závaží "nefoukala". Rozhoupaná závaží by se neměla synchronizovat (ani do protifáze).

experiment 2 - tytéž podmínky, ale tyčku zavěste volně do prostoru za oba konce jako vodorovnou hrazdu. V tomto případě by se závaží měla rychle synchronizovat do protifáze. Pokud se budou kývat ve stejné rovině v jaké je zavěšena hrazda, hrazda by se neměla pohybovat. Pokud budou v jiných rovinách než hrazda (ale vůči sobě stále rovnoběžně), mělo by s stát totéž, jen se hrazda bude kmitavě otáčet na obě strany (kolem svého těžiště, které je vlastně v klidu);

Doby synchronizace by měla být závislá na vzájemném poměru hmotnosti hrazdy a kyvadel a na vůli pohybu (délka možného výkyvu a odpor)hrazdy.

Teda jenom možná.. podle mého úsudku. třeba to dopadne jinak :o)

A ještě.. ta skříň se zřejmě mohla i nepatrně deformovat a kroutit, což synchronizaci jen pomáhalo a díky tomu nebyla kolečka až tak důležitá.

Závěs kyvadel - odpor nekladl jen závěs, ale i převodový mechanismus hodin (takové to kolečko, jak ho to kyvadlo pravidelně postrkuje...);

Odpovědět

Re: jak to bylo?

Martin Šrubař,2005-09-19 11:30:24

- Máme skříň na kolečkách
- Tření mezi kolečky a podlahu má klíčový význam
- Kyvadla se kývají ve stejné rovině nebo rovinách rovnoběžných

- Není důležité, jak jsou poháněna; nemusí být poháněna vůbec
- Musí se jednat o kmity v rovnoběžných rovinách
- Na závěsu nezáleží
- Otáčení Země má zcela zanedbatelný vliv, protože kyvy probíhají v rovině (nejsou to žádná Foucaltova kyvadla), takže Corriolisovo zrychlení na ně má vliv pouze takový, že způsobuje (opravdu malinko) větší tření v závěsech
- Delká sychronizace závisí na hmotnosti soustavy, ale při rozumných rozměrech se pohybujeme v řádu minut
- Vliv uložení skříně je zásadní, protože právě pohyb skříně umožňuje synchronizaci.

Odpovědět


díky

PG,2005-09-19 12:37:13

Takže bych to doma mohl zkusit navodit tak, že bych si na zavěšenou tuhou tyč (rám) pověsil dvě kyvadla, ta rozhoupal, aby měla totožné nebo rovnoběžné roviny kmitů.
Vazba mezi kyvadly bude pak způsobena drobnými pohyby skříně/tyče, způsobenýmy právě kyvadly.
Měli bychom snad pozorovat (podle vazby) i rozkmitání stojícího kyvadla kyvadlem kmitajícím.
Kyvadla by asi měla mít stejnou délku, nebo alespoň celočíselný poměr doby kmitů.

Zcela ukotvená tyč by pak neměla zprostředkovávat vzájemnou vazbu mezi kyvadly.

Zajímavý námět na zimní večery.

Odpovědět


Re: díky

Martin Šrubař,2005-09-19 14:50:28

Určitě to bude fungovat. Kyvadla by měla být shodná, aby měla stejnou periodu a hmotnost. Pokud budou výrazně odlišná, k synchronizaci nedojde. Realiza je možná také tak, jak to popsal Tinny ve svém komentáři.

Odpovědět

jak to bylo?

PG,2005-09-19 11:15:34

Nejsem si jist, zda jsem pochopil uvedený experiment.
Opravte mne prosím:
- Máme skříň na kolečkách, obecně volně v prostoru bez tření.
- V ní se kývají dvě kyvadla, patrně ve stejné rovině.
****
pozorování:
Obě kyvadla synchronizují svoje kmity do fáze/protifáze
****
- Je důležité jak jsou poháněna (tedy kompenzace tření) nebo ne?
- Záleží na orientaci kmitů (v rovině, kolmo...)
- záleží na uložení závěsu? (na čepu, který umožní rovinné kmity, na struně, která dovolí rotaci)
- jak dlouho trvá proces synchronizace, se souměřitelný s rotací Země? Má otáčení Země vliv nebo lze zanedbat?
- Jaký vliv má uložení skříně? Patrně by mělo jít experiment zjednodušit.

Za přiblížení a dovysvětlení předem děkuji.

Odpovědět
